时代TIME3230粗糙度形状测量仪

时代TIME3230粗糙度形状测量仪

产品名称:TIME3230粗糙度形状测量仪

上架时间:2014.2.20

品牌名称:时代

售前咨询: 400-860-1787



产品优势:

 全国博士后流动站

  国内外市场占有率高



企业优势:

 通过ISO-9000标准认证

 国内先进的仪器制造企业



  TIME3230粗糙度形状测量仪是一款完全符合最新ISO国际标准的产品,是评定零件表面质量的多用途便携式仪器,具有符合多个国家标准和国际标准的多个参数,可对多种零件表面的粗糙度、波纹度和原始轮廓进行多参数评定,可测量平面、外圆柱面、内孔表面及轴承滚道等。该表面粗糙度仪具有测量范围大、性能稳定、精度高等特点,适用于生产现场、科研实验室和企业计量室。根据选定的测量条件计相应的参数,测量结果可以数字和图形方式显示在液晶显示器上,也可以输出到打印机上。便携式粗糙度仪还可以连接电脑,电脑专用分析软件可直接控制测量操作并提供强大的高级分析功能。



   粗糙度仪功能特点:

   便携式机电一体化设计

   800μm超大量程电感传感器

   可测量粗糙度、波纹度和原始轮廓参数并显示图形

   兼容多个国家标准

   具有带导头、无导头两种测量方式

   可配置Windows平台高级分析软件

   中/英文语言选择

   可连接电脑或专用打印机

   可测量划痕深度和台阶高度



产品应用



(1)产品应用图:

(2)产品尺寸图





     便携式粗糙度仪 技术参数:



测量轮廓 粗糙度轮廓R、波纹度轮廓W、原始轮廓P
测量参数 R参数:Ra、Rz(ISO)、Rz(JIS)、Rc、Rq、Rt、Rp、Rv、Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc
W参数:Wa、Wp、Wv、Wt、Wz(ISO)、Wq、Wsk、Wc、WS、WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS)
P参数:Pa、Pp、Pv、Pt、Pz(ISO)、Pq、Psk、Pc、PS、PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS)
Rk参数:Rk、Rvk、Rpk、Mr1、Mr2
最大测量范围 800μm
最高显示分辨率 0.001μm
分辨率 0.000125um/8um
Rk参数 Rk、Rpk、Rvk、Mr1、Mr2
曲线 支承率曲线、幅度分布曲线、Rk曲线
滤波方式 RC、PCRC、GAUSS、D-P
取样长度 0.08mm、0.25mm、0.8mm、2.5mm、8mm
评定长度 1L-5L(可选),L为取样长度
最大驱动行程长度 40mm
示值误差 ≤±5%
示值变动性 ≤3%
传感器针尖材料 天然金刚石
传感器针尖半径 2μm
传感器针尖角度 90°
传感器测量速度 0.15mm/s、0.5mm/s、1mm/s
传感器返回速度 2mm/s
内部存储能力 10组原始数据
外部输入/输出接口 RS232、USB
电源 内置锂离子充电电池/外接电源适配器
显示方式 320×240点阵液晶(带背光)
工作环境 温度:0ºC- 40ºC,相对湿度:<90%
重量 2300g
外型尺寸 409×96×98mm



表面粗糙度仪标准配置:

主机、标准传感器、电源适配器、Ra值标准样板、可调支架

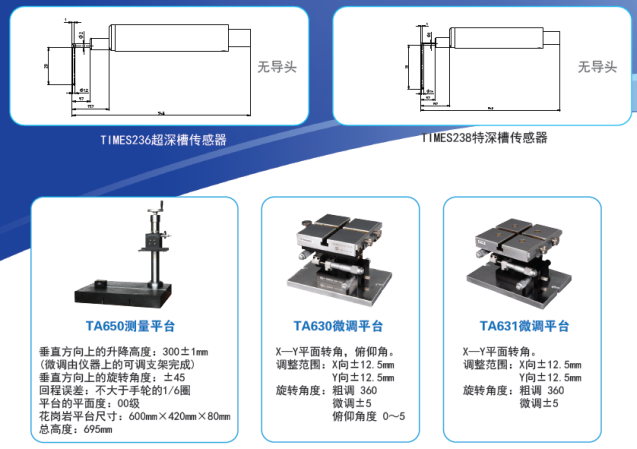

粗糙度仪 可选附件:

PC软件、通讯电缆、TA650测量平台、TA630微调平台、TA631微调平台、专用打印机、平台支架、多种传感器
