时代凸鼻子洛氏硬度计TIME6166-原TH300升级款
产品名称：凸鼻子洛氏硬度计TIME6166
上架时间：2021
品牌名称：时代
售前咨询： 400-860-1787
产品优势：
• 全国博士后流动站
• 国内外市场占有率高
企业优势：
• 通过ISO-9000标准认证
• 国内先进的仪器制造企业
一、 产品特点：

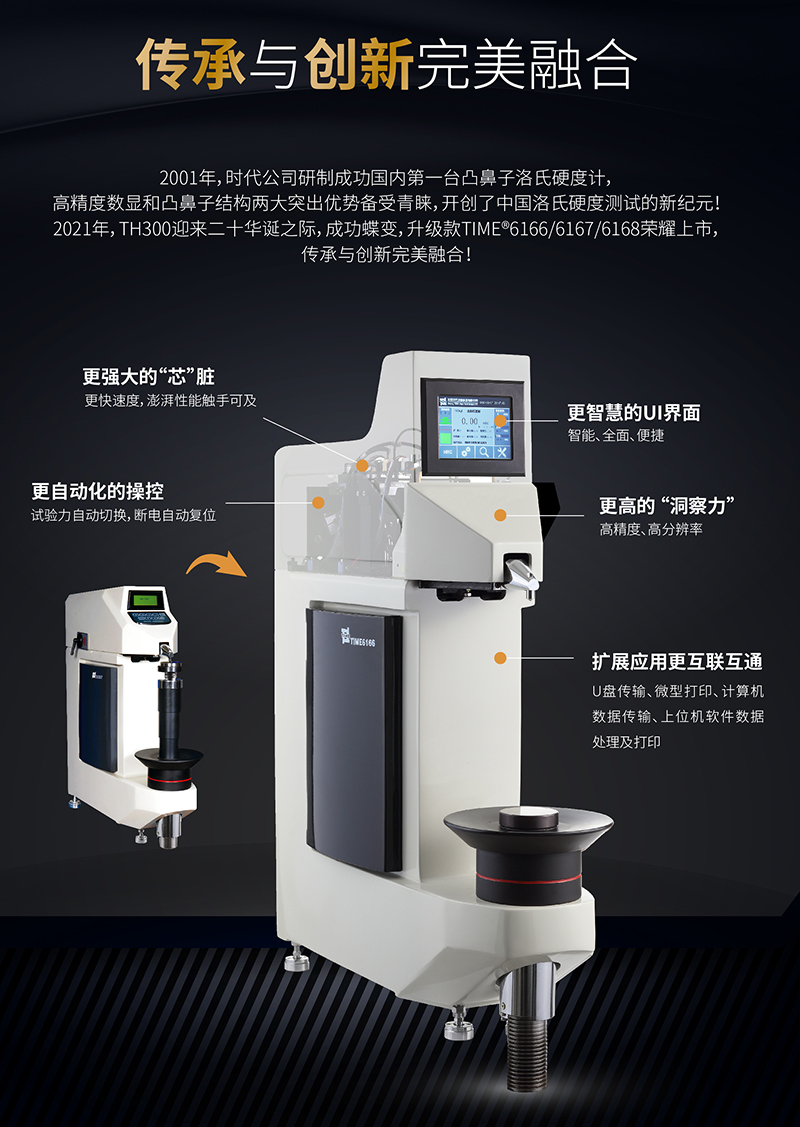

TIME6166 凸鼻子洛氏 硬度计为原 TH300 升级款产品。采用最新 5.7 英寸 TFT 触摸屏显示， UI 采用国际先进的直觉式设计，增加了 HOME 健，见图 1 和图 2 。试验力自动切换；按 CANS 和 Nadcap 认证的要求直接显示残余深度 h ；更为卓越的是数据浏览功能，可分组，分批查看原始数据；可将测试数据进行 U 盘存储；也可通过选配外置打印机将测试数据按组进行打印；也可选配洛氏上位机测量软件，可实时采集测试数据。
图 1. 直觉式 UI 界面
图 2. HOME 健
该产品采用特殊的压头结构（俗称“凸鼻子”结构 ），除了可进行一般传统洛氏硬度计所能完成的测试外，还可能测试传统洛氏硬度计无法测到的表面，如环状、管状等零件内表面，内环表面（选配短压头，可打最小内径 23mm ）；详见图 3 、图 4 、图 5 、图 6 。具有测试精度高，测量范围宽，主试验力自动加卸载，测量结果数字显示并自动打印或与外部计算机通讯等特点。广泛应用于计量、机械制造、冶金、化工、建材等行业的检测、科研与生产。 结构独特 本硬度计采用特殊的压头结构，除了可进行一般传统硬度计所能完成的测试外，还可以测试普通硬度计无法测到的表面，如环状、管状零件内表面。
图 3. 测量内孔最小孔径可到 ø 23mm
图 4. 可测量环状零件内孔
图 5. 可测量零件台阶面硬度
图 6. 选配辅助托架可测量长轴类零件
测量范围宽 可测 HRA 、 HRBW 、 HRC 、 HRD 、 HREW 、 HRFW 、 HRGW 、 HRHW 、 HRKW 、 HRLW 、 HRMW 、 HRPW 、 HRRW 、 HRSW 、 HRVW 共 15 种标尺的硬度。
辅助功能强 除一般硬度测试外，具有以下辅助功能： 上下限设置，超差判别报警；数据统计，求平均值，标准差，最大、最小值；标尺转换，可将测试结果转换为 HB 、 HV 、 HLD 、 HK 值以及强度 Rm ；曲面修正，对柱面、球面测量结果自动修正。
具有中文、英文两种文本菜单显示，硬度测量结果数字显示。
二、 应用范围：
适用于淬火、调质、退火、冷硬铸件，可锻铸件，硬质合金钢、铝合金、铜合金、轴承钢等硬度测定。
三、技术参数：
|
型号
|
TIME6166
|
|
硬度标尺
|
HRA
、
HRBW
、
HRC
、
HRD
、
HREW
、
HRFW
、
HRGW
、
HRHW
、
HRKW
、
HRLW
、
HRMW
、
HRPW
、
HRRW
、
HRSW
、
HRVW
共
15
种标尺
|
|
*
分辨力
|
0.1/0.01HR
可选
|
|
初试验力
|
98.07N/10kgf
|
|
总试验力
|
588.4N/60kgf,980.7N/100kgf,1471N/150kgf
|
|
*
试验力切换
|
步进电机自动切换
|
|
*
显示
|
5.7
英寸
TFT
显示触摸屏，直觉式
UI
界面
|
|
*
压痕残余深度
|
h
实时显示
|
|
菜单文本
|
中文
/
英文
|
|
*
操作方法
|
TFT
触摸屏
|
|
*
测试过程
|
自动完成，并有文字提示
|
|
*
主试验力加载时间
|
2
～
8
秒可设置
|
|
*
试验力保持时间
|
1--99
秒，并
可设定、
存储
初试验力保持时间、总试验力保持时间、弹性恢复保持时间，分段显示时间；伴有颜色变化倒计时；
|
|
辅助功能
|
上下限设置，超差判别报警；数据统计，求平均值，标准差，最大值，最小值；标尺转换，可将测试结果转换为布氏
HB
、维氏
HV
、里氏
HL
、表面洛氏硬度以及抗拉强度
Rm/Ksi
； 曲面修正，对柱面、球面测量结果自动修正
|
|
*
执行最新标准
|
GB/T230-2018,ISO6508,ASTM E18,BSEN10109,
ASTM E140
，
ASTM A370
|
|
最大测试空间
|
垂直方向
250mm
，水平方向
150mm
|
|
测试零件种类
|
平面；柱面，最小外径
3mm
；内环表面
,
最小内径
23mm
|
|
*
数据存储量
|
≥
1500
组
|
|
*
数据浏览
|
可分组浏览、详细数据浏览
|
|
*
数据通讯
|
可通过
U
盘进行数据存储（选配
U
盘）；
可通过串口连接微型打印机（选配打印机）；
可通过串口与
PC
机实现数据传输（选配洛氏上位机测量软件）
|
|
供电
|
220V/110V, 50Hz, 4A
|
|
尺寸
|
715mm
×
225mm
×
790mm
|
|
净重
|
100kg
|
四、标准配置：
|
名称
|
数量
|
名称
|
数量
|
|
仪器主机
|
1
台
|
金刚石洛氏压头
|
1
只
|
|
ф
1.588mm
球压头
|
1
只
|
圆形样品试台、
V
型试台
|
各
1
个
|
|
标准硬度块
HRA
|
1
块
|
标准硬度块
HRBW
|
1
块
|
|
标准硬度块
HRC
|
3
块
|
压头安装螺钉
|
2
支
|
|
电源线
|
1
条
|
水平调节螺钉
|
4
个
|
|
防尘罩
|
1
只
|
产品合格证
|
1
份
|
|
产品说明书
|
1
份
|
保修卡
|
1
份
|
选配附件：
短型金刚石压头
扁型金刚石压头
细长型金刚石压头
1/8"
钢球压头及备用钢球
1/4"
钢球压头及备用钢球
1/2"
钢球压头及备用钢球
辅助支撑
辅助托架
Φ
150mm
平面样品台
Φ
225mm
平面样品台
大
V
型槽
(
Φ
70mm)
样品台
数据通讯电缆
外置式微型打印机
洛氏上位机测量软件
U
盘（≤
2G
）
其他各标尺标准硬度块
