时代TIME5372智能里氏硬度计-C型冲击装置
产品名称： TIME5372智能里氏硬度计-C型冲击装置
上架时间：2022
品牌名称：时代
全国电话： 400-860-1787
产品优势：
• 全国博士后流动站
• 国内外市场占有率高
企业优势：
• 通过ISO-9000标准认证
• 国内先进的仪器制造企业
1 新品简介
本产品为TIME537X系列智能里氏硬度计的新成员，采用C型冲击装置，适用于表面硬化层的测量、质量小的或薄的试样的硬度测量。

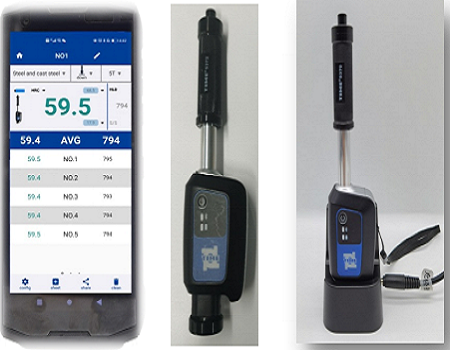

TIME537X系列里氏硬度计是依托时代“凌云”系统的智能产品，是由传统的便携式单体仪器的研发向时代智能测量系统的建立迈出的第一步。产品的结构由1台智能手机+1支智能里氏探头组成，两者之间通过蓝牙无线通信，产品兼顾了分体式和一体化里氏硬度计的优势。
智能手机端凭借其自身软件、硬件、网络优势实现强大的里氏硬度计主机的功能，并能作为智能测量终端节点，接入到时代“凌云”系统。
TIME5372智能里氏硬度计基本延续了TIME5370智能里氏硬度计的外观，功能相同，在冲击装置类型上有区分。
智能探头端的设计则更专注于测量，产品设计中引入了多项新技术。线圈部件抬高设计，配合小支承环使用，更适合测量沟槽内或凹入表面工件的硬化层以及有沟槽的薄件；体型小巧，无传感器线缆，便于携带和操作；产品采用了无线充电技术；可远程升级软件；有良好的、系统性的产品可靠性等。
产品拥有1项外观专利和1项实用新型专利。
.png)
本系列仪器符合以下标准：
GB/T 17394
中华人民共和国国家标准 金属材料 里氏硬度试验
JJG 747-1999
中华人民共和国国家计量检定规程 里氏硬度计
JB/T 9378-2001
中华人民共和国机械行业标准 里氏硬度计
本产品适用范围：
|
材料
|
硬度制
|
转换范围
|
|
钢和铸钢
（Cast）Steel
|
HB
|
80
～
683
|
|
HRC
|
20.0
～
69.5
|
|
|
HV
|
80
～
996
|
|
|
HS
|
31.8
～
102.1
|
|
|
合金工具钢
CWT.Steel
|
HRC
|
20.7
～
68.2
|
|
HV
|
100
～
941
|
|
|
铸铝合金
Cast Alumin
|
HB
|
23
～
210
|
|
HRB
|
22.7
～
85.0
|
2 工作原理
用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲击体在距试样表面
1mm
处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：
式中：
HL
——
里氏硬度值；
VB
——
冲击体回弹速度；
V
A——
冲击体冲击速度。
冲击装置输出信号示意图如下：
.png)
3产品特点
»
产品由1台智能手机+1支智能探头组成,两者通过蓝牙无线通信；
»
智能探头测得硬度值，可实时无线传输到智能手机端；
»
智能手机端安装有“时代智检测”专用测量APP（以下简称APP），接收智能探头的测量值并实现里氏硬度计的其它功能；
»
APP六大功能模块助力用户质量管理及售后服务：
1)
测量管理：即测、即存；实时显示、语音播报测量数据；列表、图形多角度分析测量数据。随时随地实时分享当前数据。
2)
数据管理
：
历史数据溯源
。
可以查询历史数据
；图形、视频、文本、测量数据多维度
创建工单
、
生成报表等
。
3)
客户服务：售后提单、一键呼叫，服务就在您身边。
4)
设备管理
：对使用设备进行管理。
5)
用户管理
：用户资料维护及用户权限获取。
6)
系统设置
：
辅助测量设置
、
软件升级等功能
。
»
智能探头具有良好的便携性,体型小巧，带挂绳设计；
»
智能探头采用内置可充电锂电池，可无线充电；
»
智能探头为IP54级防尘防水，能适应恶劣的使用环境；更通过系统性的第三方可靠性测试。
»
智能探头的软件可远程升级；
»
智能手机可连接到时代“凌云”系统,实现更丰富的功能；
»
具有自动识别常用冲击方向功能；
»
可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要；
»
具有自定义材料功能，用户可通过对比试验生成专属的硬度转换表；
»
测量记录可添加图片、视频、定位等多类型的附加信息；
»
可实现丰富的后期数据处理，如云端存储、定制工单、数据实时共享、生成报表等；
» 具有自动关机功能，且自动关机时长可调 或者关闭该功能。
»
冲击装置：C型；
»
冲击装置特性和测量要求见表1，球头压痕尺寸见表2；
表1
|
特性
|
参数
|
|
冲击能量
|
2.7mJ
|
|
冲击体质量
|
3.0g
|
|
球头硬度
|
1600±100
HV2
|
|
球头直径
|
3mm
|
|
球头材料
|
碳化钨
|
|
试件最大硬度
|
1000
HV
|
|
试件表面粗糙度
Ra
|
≤0.4μ
m
|
|
试件最小重量：
|
|
|
可直接测量
|
＞
1.
5kg
|
|
需稳定支承
|
0.5～1.5
kg
|
|
需密实耦合
|
0.
05～2
kg
|
|
试件最小厚度：
|
|
|
可直接测量
|
＞
1
mm
|
|
需密实耦合
|
≤
1
mm
|
|
硬化层最小深度
|
0.
2
mm
|
表2
|
硬度
|
特性
|
参数
|
|
300HV
|
压痕直径
|
0.
38
mm
|
|
压痕深度
|
12μ
m
|
|
|
600HV
|
压痕直径
|
0.
32
mm
|
|
压痕深度
|
8μ
m
|
|
|
800HV
|
压痕直径
|
0.35mm
|
|
压痕深度
|
10
μ
m
|
»
示值误差和示值重复性，见表3。
»
测量范围：230～960HLC
»
测量方向：+45°，+90°，0°自动识别
表3
|
标准里氏硬度块硬度值
|
示值误差
|
示值重复性
|
|
8
51
±
4
0HLC
|
±12
HL
C
|
12
HL
C
|
|
590±40HLC
|
±12
HL
C
|
12
HL
C
|
»
显示：智能手机显示屏
智能探头相关：
»
工作电压：3.7V
»
充电方式：无线充电
»
充电电源：6V/500mA
»
充电时间：约1.5h
»
持续工作时间：不低于24h
»
无线通讯接口标准：蓝牙5.0
»
尺寸：150
×
40
×
25mm
»
重量：约80g
5品种规格
5.1基本配置
»
智能手机1台（预安装“时代智检测”APP）；
»
C型智能里氏探头1支；
»
小支承环1只；
»
尼龙刷（I）1只；
»
里氏标准块（高值）1块；
»
无线充电器1套；
» 挂绳1根。
5.2选择配置
»
各种异型支承环。
