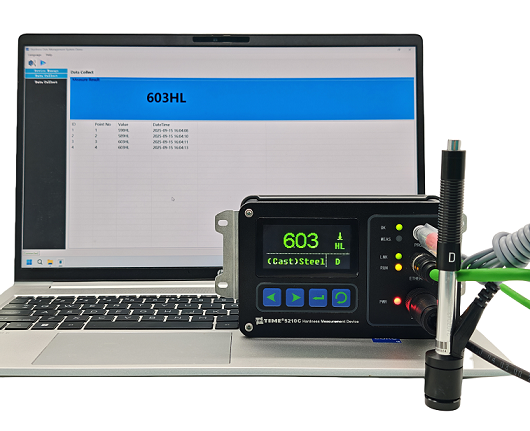

TIME5210C硬度测量装置
产品名称： TIME5210C硬度测量装置
品牌名称：时代
售前咨询： 400-860-1787
产品优势：
• 全国博士后流动站
• 国内外市场占有率高
企业优势：
• 通过ISO-9000标准认证
• 国内先进的仪器制造企业
1
新品简介
本产品是一种适用于工业现场检测的新型硬度测量装置。由
220vAC
供电，具有
良好的抗干扰能力，可保证复杂工业现场环境下测值的稳定性
；可使用时代公司所有类型的数字化冲击装置；产品可与
PLC
控制器、
PC
机等形式的用户设备通过以太网组网通讯，集成到用户在线检测系统。产品的测量参数设置、用户校准功能，既可在本机独立完成，获得半自动化场景下的使用灵活性，又可全部通过上位机主导完成，适用于全自动硬度在线测量。
本产品适用于工业现场中自动化或具有自动化改制预期的生产线，适用于对批量工件进行硬度检测，并将测量结果上传到用户系统并进行后续处理的应用场景。
测量装置安装尺寸：
本系列仪器符合以下标准：
GB/T 17394
中华人民共和国国家标准 金属材料 里氏硬度试验
JJG 747-1999
中华人民共和国国家计量检定规程 里氏硬度计
JB/T 9378-2001
中华人民共和国机械行业标准 里氏硬度计
本产品适用范围见表
1
。
表
1
|
材料 |
硬度制 |
冲击装置 |
|||||
|
D/DC |
D+15 |
C |
G |
E |
DL |
||
|
Steel and cast steel
钢和铸钢 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
|
|
HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
|
|
HS |
32.2～99.5
|
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
|
|
CWT.ST
合金工具钢 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
|
HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
|
|
Stainless steel
不锈钢 |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC.IRON
灰铸铁 |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC.IRON
球墨铸铁 |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C．ALUM
铸铝合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS
青铜 |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE
黄铜 |
HB |
60～290 |
|
|
|
|
|
|
COPPER
纯铜 |
HB |
45～315 |
|
|
|
|
|
|
Steel锻钢 |
HB |
143～650 |
|
|
|
|
|
2
工作原理
用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲击体在距试样表面1mm处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：
HL=1000 ×
式中：
HL——里氏硬度值；
Vb——冲击体回弹速度；
Va——冲击体冲击速度。冲击装置输出信号示意图如下：
3
产品特点
-
金属外壳，密封设计，结构小巧轻便，便于现场安置；
-
良好的抗干扰能力，保证复杂工业现场环境下测值的稳定性；
-
2.42英寸OLED显示屏， 128×64图形点阵，高亮度，高对比度，信息显示清晰、醒目；
-
采用数字化冲击装置，可配备所有7种探头，探头类型自动识别，更换时无需重新校准；
-
具有自动识别常用冲击方向功能(G型冲击装置除外)；
-
通过以太网接口，可连接至PLC控制器、PC机等用户设备，实现与此类设备的通讯；
-
通过以太网接口，可设置主机的IP地址，满足现场组网要求；
-
可通过上位机或仅在本机，设置测量参数，包括材料、硬度制、冲击方向和转换表等；
-
可通过上位机或仅在本机，进行示值软件校准。
-
采用220vAC单相电源供电。
4
技术参数
示值误差和示值重复性,见表2。
表2
|
冲击装置类型 |
标准里氏硬度块硬度值 |
示值误差 |
示值重复性 |
|
D |
790±40HLD
530±40HLD |
±6HLD
±10HLD |
6HLD
10HLD |
|
DC |
790±40HLDC
530±40HLDC |
±6HLDC
±10HLDC |
6HLD
10HLD |
|
DL |
894±40HLDL
736±40HLDL |
±12HLDL |
12HLDL |
|
D+15 |
795±40HLD+15
544±40HLD+15 |
±12HLD+15 |
12HLD+15 |
|
G |
590±40HLG
500±40HLG |
±12HLG |
12HLG |
|
E |
755±40HLE
508±40HLE |
±12HLE |
12HLE |
|
C |
851±40HLC
590±40HLC |
±12HLC |
12HLC |
-
测量范围：170～960 HLD
-
测量方向：360°
-
硬度制：HL、HV、HB、HRC、HS、 HRB、 HRA
-
通讯接口：以太网
-
通讯协议：Modbus TCP
5
尺寸及重量
-
主机外形尺寸：
182×89×45.5(mm)
-
主机重量：约560g
6
品种规格
6.1
基本配置：
-
主机1台；
-
D型数字化冲击装置1只；
-
小支承环1只；
-
尼龙刷（I）1只；
-
硬度标准块1块；
-
电源线1根；
-
以太网线1根。
6.2
选择配置
除基本配置外，用户还可根据实际需要，选择配置：
-
尼龙刷（II）（当选购G型冲击装置时）；
-
各种异型冲击装置和支承环，见表3和表4。
表3
|
冲击装置类型
|
DC（D）/DL |
D+15 |
C |
G |
E（需进口） |
|||||
|
冲击能量
冲击体质量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|||||
|
球头硬度:
球头直径:
球头材料: |
1600HV
3mm
碳化钨 |
1600HV
3mm
碳化钨 |
1600HV
3mm
碳化钨 |
1600HV
5mm
碳化钨 |
5000HV
3mm
金刚石 |
|||||
|
冲击装置直径:
冲击装置长度:
冲击装置重量: |
20mm
86(147)/
75mm
50g |
20mm
162mm
80g |
20mm
141mm
75g |
30mm
254mm
250g |
20mm
155mm
80g |
|||||
|
试件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|||||
|
试件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|||||
|
试件最小重量:
可直接测量
需稳定支撑
需密实耦合 |
>5kg
2～5kg
0.05～2kg |
>5kg
2～5kg
0.05～2kg |
>1.5kg
0.5～1.5kg
0.02～0.5kg |
>15kg
5～15kg
0.5～5kg |
>5kg
2～5kg
0.05～2kg |
|||||
|
试件最小厚度:
密实耦合
硬化层最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|||||
|
球头压痕尺寸 |
||||||||||
|
硬度300H时 |
压痕直径
压痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
||||
|
硬度600H时 |
压痕直径
压痕深度 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
||||
|
硬度800H时 |
压痕直径
压痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
||||
|
冲击装置适用范围 |
DC
型测量孔或园柱筒内;
DL
型测量细长窄槽或孔 |
D+15
型测量沟槽或凹入的表面 |
C
型测量小轻薄部件及表面硬化层。 |
G
型测量大厚重及表面较粗糙的铸锻件 |
E
型测量硬度极高材料 |
|||||
