1  新品简介

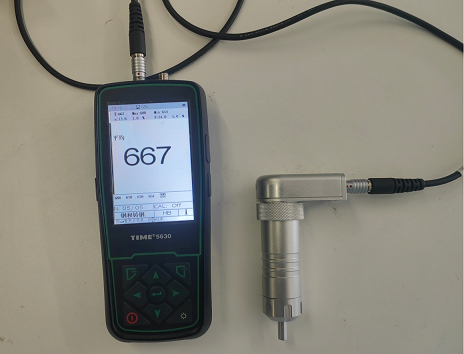

短探头是超声硬度计探头的系列化产品，作为TIME5630超声硬度计的选配件，可以扩展超声硬度计的适用场景和应用范围。

应用场合：管道内部测量；被测空间狭小，常规探头无法测量到的部位。

符合标准：

GB/T34205-2017  金属材料 硬度试验 超声接触阻抗法

JJF  1436-2013  超声硬度计校准规范

2  产品特点

1. 20N试验力，手感更好，测值更稳定。
2. 整体尺寸小，适合单手操作。
3. 总长度仅为常规探头一半，适合狭小空间或管道内部使用。

3  技术参数

1. 试验力：20N，力值重复性≤3%；
2. 压头及压痕：压头采用正四棱锥体金刚石，压头顶端两相对面夹角136 °± 0.5 ° ，相对面间的任意交线（横刀）不大于0.005mm；（执行JB/T 9377-2010《超声硬度计 技术条件》3.3的规定），其在试样上的压痕与维氏压痕一样，是一个正四棱形，在高倍显微镜下可以观察到，压痕深度和压痕对角线长度随试样硬度值增大而减小；
3. 最大允许相对误差：±4%；最大允许相对重复性：5%；
4. 外形尺寸： φ25mm×107.5mm ，上盖部分尺寸：58 × 30mm ；
5. 重量：约206g；
6. 最小可测管道直径：115mm。
