弹簧拉压试验机介绍(一)
弹簧拉压试验机是工艺试验机,也是专用试验机,因为量大面广,又且是单轴力试验机,故将其与万能试验机放在一起介绍,内容相对来讲还是比较接近,也方便对比不同的性能特点。与通用试验机的不同之处不是级别的高低,也不是量程的多少,主要是弹簧压向试验用的上下压板均不能用球面支承,因为弹簧本身就是容易压向失稳的产品试样,必须用稳固的两个平行承压面进行试验。
我国弹簧试验机的生产,已有五十年历史。早期生产的弹簧试验机限制于机械结构、模拟测量,精度的提高受到限制。近几年来,随着科技的发展,企业在吸收国内外先进技术的基础上,通过行业联合,产研合作,已建立了低,中,高档产品线。材料试验机功能也由原来单一的拉压试验扩展到能够测量弹簧的多种特性。已开发出静态拉压,静态扭转,高频拉压疲劳,低频拉压疲劳,扭转疲劳,在线检测等六种不同的检测方式以及机械式、电子式、电磁式、电气式、电液式、电液伺服式等六种不同的加载方式。量程从1N~500KN不同规格的一百七十多种产品。
弹簧拉压试验机主要有三种用途:a)弹簧的弹性模量 b)弹簧施加规定的试验力,测量弹簧在试验力的作用下产生的变形(伸长或扭转角) c)使弹簧产生规定的变形(伸长或扭转角),测量弹簧所受到的力或扭矩。

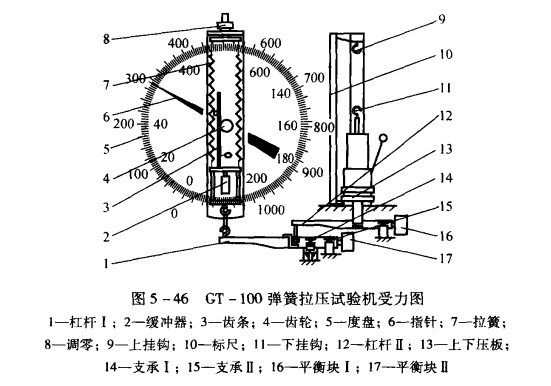

机械式弹簧拉压试验机主要有两种结构:a)量程可切换的拉压试验机 以GT-100型为例,主要由试样夹持机构,加荷机构,变形计量装置和测力机构组成。机座右边装有试样夹持,加荷及变形计量机构。左边装有弹簧式测力机构及度盘。机座内装有传递杠杆及负荷变换机构。机座支持在四个可调螺钉上,可调节机体水平度,如图:
试验机机座右面的空心柱12外面装有升降座19,它通过齿轮,齿条可沿立柱作升降运动并施加负荷,分别用手柄15和18操作。在它上面装有上压板20、升降杆13及下接钩等。立柱孔内装有与下压板,变形标尺连成一体的拉杆9,它靠空心立柱顶端的滚珠轴承11保持其垂直,上面还装有上拉钩。拉杆9的下端带刀垫,骑在杠盾23支点在右端,其左端与变臂杠盾30的中间刀刃连接。杠杆30的支点有两处,由负荷变换机构控制,左端与测力机构相连。
测力机构在度盘后面壳体内,由一对拉力弹簧7连着框架1,通过挂钩与杠杆30相连。框架上装有小齿轮5,齿条6度盘指针连接。齿条6的侧面可以有调节的滚轮4,可以调整齿条与齿轮合松紧程度。框架中间还装有阻尼器2。与弹簧7的上端相连的手柄8,可用以调整度盘的零点。
本机有(0~200)N和(0~1000)N两个度盘,借助变换杠杆比来实现。它由刀承架24,定位轮26,偏心轮27,定位弹簧25,平衡锤28等组成,用手柄32操作,变换后的负荷度盘由指示牌31表示。试验机的两度盘在同一测力弹簧相同条件下进行的,是通过改变杠杆的比系数来达到的,其比值为5:1。
