弹簧拉压试验机介绍(二)
来源:时代集团 发布日期:2012-09-17 09:32:28

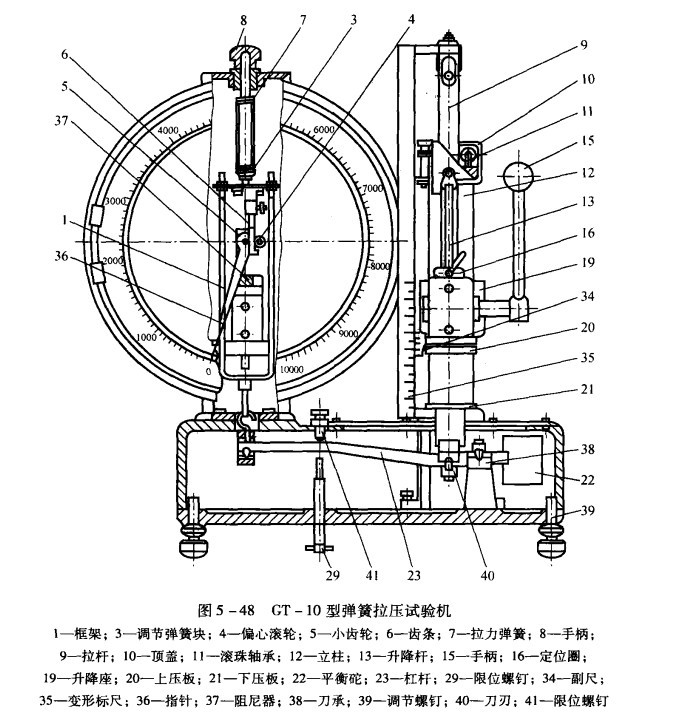

b)单量程弹簧拉压试验机 单量程的弹簧拉压试验机产品有GT-1、GT-3、GT-10等几个型号,试验机的结构图如下,它的结构与GT-100大致相同,但只有一个度盘,故无负荷变换装置。
看图可知,负荷杠杆23支点由刀承28支持着,立柱12落在杠杆刀刃40上,杠杆左端通过挂钩与框架拉力弹簧7相连,弹簧的上端通过可调手柄8连接在机体上,弹簧两端均有带挂钩的要以调节弹簧自由长度的弹簧块3,框架上有齿条6与固定在指针轴上的齿轮5啮合。
加荷是由板动手把15使上压板20下降,当下压板21受力后,传至杠杆23。杠杆23左端下沉,负荷传至拉力弹簧7,弹簧变形伸长,使框架(带齿条6)向下移动,指针即在度盘上指出相应的负荷,而弹簧变形量则从变形标尺35及副及34上读出。
