微机屏显式液压万能试验机主机
微机屏显式液压万能试验机利用液压加载、夹持试样,采用压力、位移或变形传感器等电子测量技术,运用计算机处理数据,屏幕显示试验力、变形及相关特性曲线。主要用于材料或小型结构的拉伸、压缩、弯曲及剪切试验。
2.测试控制部分
通过试验机主控台11,控制油缸活塞7推动活动工作台6上、下移动,从而,对安放于试验机夹头之间的试样施加变形,同时试样变形产生抗力,试验机液压系统将平衡此抗力,液压管路中的压力传感器将该力值转化为与其成正比例的电压信号;同时,在试验过程中,移动横梁位移或试样标距范围的变形量分别由位移传感器和变形传感器转化为与其成正比例的电压信号;测试系统进一步通过采集、放大、调理、转换等,由计算机记录、处理、显示数据及绘制特性曲线,并储存于文件,以便进一步分析。

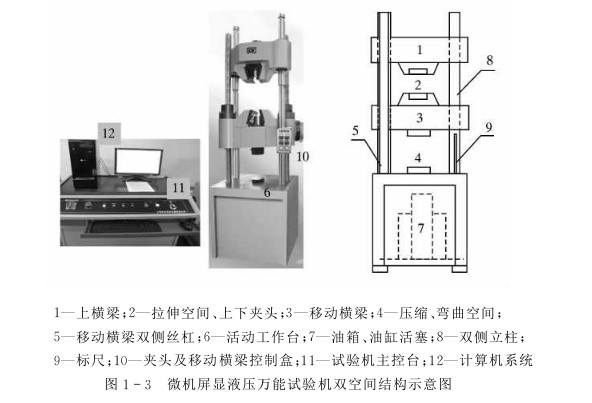

1—上横梁;2—拉伸空间、上下夹头;3—移动横梁;4—压缩、弯曲空间;
5—移动横梁双侧丝杠;6—活动工作台;7—油箱、油缸活塞;8—双侧立柱;
9—标尺;10—夹头及移动横梁控制盒;11—试验机主控台;12—计算机系统
微机屏显液压万能试验机双空间结构示意图
1.主机部分
油箱7用螺钉紧固在底座上,油缸中的活塞与活动工作台6紧密连接,当调节试验机主控台11上的 油泵启动 ,并扳动 工作台快升、快降或加载 开关,使油压推动油缸活塞,双侧支撑立柱8随着活动工作台6一起升起。由于双侧立柱8的柱身上各有4个环槽,上横梁可在这4
个不同的位置上固定,所以,当油缸活塞上升时,由活动工作台6、双侧立柱8和上横梁1构成的活动封闭框架一起向上移动,则拉伸上夹头一起上升。
移动横梁双侧丝杠5的下端与底座紧固,丝杠中段的移动横梁3,可通过横梁控制盒10的升/降按钮开关使专用电机工作,通过皮带轮、蜗杆蜗轮传动机构使移动横梁作上升/下降运动,从而使安装于移动横梁上的拉伸下夹头随其快速升降到合适的位置,以便装夹拉伸试样。
拉伸上、下夹头之间为拉伸空间2,夹头楔形钳口座内装有齿面夹块(平板或V形)。通过更换不同的夹块可以夹持不同形状、不同尺寸的试样进行拉伸试验。在移动横梁3和活动工作台6之间为压缩、弯曲空间,通过更换不同的压头、试验支座或夹块,可以对试样进行压缩、弯曲或剪切试验等。
