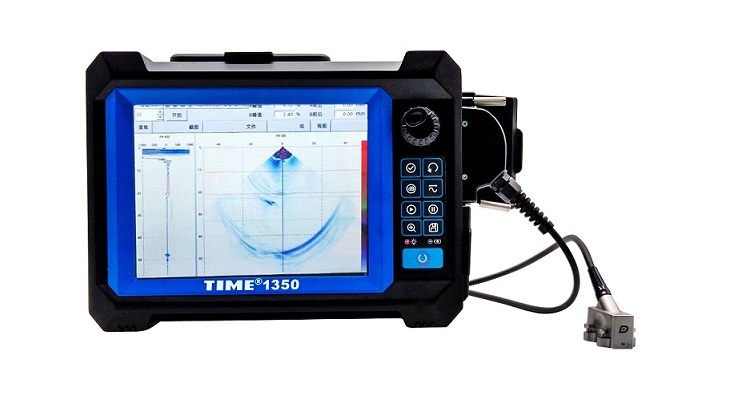

产品名称： TIME1350相控阵超声波检测仪
上架时间：2022.10.16
品牌名称：时代
售前咨询：  400-860-1787
产品优势：
• 全国博士后流动站
• 国内外市场占有率高
• 国内先进的仪器制造企业


1 新品简介

TIME1350 相控阵超声检测仪是公司首款相控阵超声检测仪。

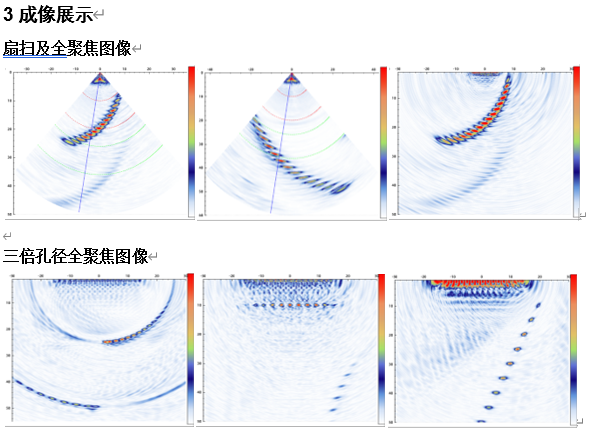

仪器带有 16 通道 64 阵元的相控阵超声和 3 通道分时复用的常规超声。相控阵超声支持线扫、扇扫和实时全聚焦成像；高达 2ns 的相控延迟精度保障了成像质量；成像数据采用实时包络处理，辅助多种图像补偿技术，成像效果优异。常规超声通道支持 TOFD 检测。



仪器配备 8.4 寸彩色液晶显示屏，支持按键 + 拨轮 + 触控多种操控；本机具备大容量存储，可外扩 TF 卡存储；具备以太网、 USB 、 HDMI 等接口，具备较强的数据处理、互联互通、人机交互能力，具备良好的扩展性。



TIME1350 相控阵超声检测仪符合下列标准：
GB/T 42399.1-2023 无损检测仪器 相控阵超声设备的性能与检验 第 1 部分：仪器
ISO 18563.1-2022 无损检测 相控阵超声设备的性能与检验 第 1 部分：仪器

NBT 47013.15-2021 承压设备无损检测 第 15 部：相控阵超声检测



2 产品特点

•       便携轻薄，功能强大
•       16 通道 64 阵元 的相控阵超声检测单元，可实现实时全聚焦成像
•       3 通道 的常规超声单元，可实现 TOFD 检测
•       2ns 相控延迟精度
•       相控阵成像采用实时包络等多种图像补偿技术，成像效果优异
•       独有的三倍孔径功能，显著提升空间分辨率
•       相控阵采用双极性方波脉冲发射器




4 技术参数



基本规格
	产品外型尺寸（ mm ）	280x190x65
	电池类型	锂离子充电电池， 11.1V
	电池工作时间（ h ）	5
	操控	按键 + 拨轮 + 触摸
	防护等级	设计满足 IP65
显示及存储
	显示屏类型	彩色显示屏，触摸屏
	显示屏尺寸	8.4 寸
	显示屏分辨率	800x600
	存储介质	SD 卡存储或 USB 扩展存储设备
输入输出
	USB 接口	4 个 USB2.0
	以太网	千兆 以太网
	视频输出	1 个 HDMI
	编码器接口	2 轴正交编码器
	数字输入输出	4 输入 4 输出
波束成型		PA	UT
	通道数	16	3 发射， 1 接收分时复用
	晶片数量	64	无效
	聚焦法则	512	无效
	发射延迟范围	0~16us ，步距 2ns	无效
	接收延迟范围	0~16us ，步距 2ns	0~3000us ，步距 8ns
	扫查类型	线扫、扇扫、 TFM	可支持 TOFD 检测
脉冲发生器		PA	UT
	脉冲形状	双极性方波脉冲	负方波脉冲
	脉冲电压	最大 +-100V	100~400V ， 10V 步距
	脉冲宽度	32~1000ns	32~1000ns ，步距 8ns
	脉冲上升下降时间	不大于 10ns	不大于 10ns
	输出阻抗	不大于 50 欧姆	不大于 50 欧姆
	重复发射频率	最高 10kHz	最高 4kHz
接收器		PA	UT
	增益范围	0~80dB ， 0.1dB Step	0~110dB ， 0.1dB Step
	系统带宽	0.5~15MHz(-3dB)	0.5~20MHz(-3dB)
	垂直线性误差	± 2%	± 2%
	放大器精度（ dB ）	20dB 内 +-1dB	20dB 内 +-1dB
	动态范围（ dB ）	70	100
数据采集及处理		PA	UT
	采样率	最高等效至 125MHz	最高等效至 250MHz
	采样点数	4096 点	16384
	平均次数	无	无、 2 、 4 、 8 、 16 、 32 、64 、 128
	检波	正半波、负半波、全波、射频	正半波、负半波、全波、射频
	滤波频带	8 种滤波频带可选	8 种滤波频带可选




5 基本配置

»     相控阵超声检测仪 1 台
»     充电电池 1 块
»     适配器 1 个
»     说明书 1 份


6 选购件

»     相控阵探头 5L16-0.6x10
»     相控阵探头 5L64-0.6x10
»     相控阵探头 2.5L16-1.0x10
»     相控阵探头 10L16-0.3x5
»     楔块 Sxx-N0L
»     楔块 Sxx-N55S
»     楔块 Sxx-N60L
»     直探头 \2.5MHz\ φ 20\Lemo00 插头
»     斜探头 \5MHZ\8 × 9\K2\Lemo00 插头
