产品名称： 在线全自动洛氏硬度试验机TIME H1110C
上架时间：2024年
品牌名称：时代
全国电话： 400-860-1787

产品优势：
• 全国 博士后 流动站

• 国内外市场占有率高

企业优势：
• 通过ISO-9000标准认证

• 国内先进的仪器制造企业








1、产品概述：

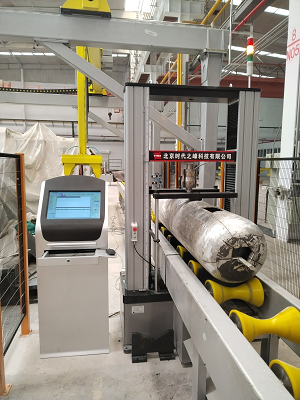

  在线全自动洛氏硬度试验机TIME H1110C主要实现了铝制氢能源气瓶、钢瓶、发动机缸盖、石油钻杆等试样在生产现场进行直接洛氏硬度检测。针对试样产品尺寸、结构变化大、无法切割取样的实际 需求, 公司采用先进的随动闭环伺服加载、浮动高精度光栅测深技术、 成熟可靠的 电子 万能试验机技术 ， 创新研制 了极具 时代特色的 在线全自动洛氏硬度试验机，快捷 、可靠地解决了行业难题。



2 . 执行 标准 ：
洛氏硬度 硬度 试验机在设计 、制造、检验、验收 全过程严格遵循国家关于“洛氏 硬度试验方法 ”、“ 特种设备生产和充装单位许可规则 ” 、“气瓶安全技术规程” 相关技术标准和安全规范 ，满足气瓶的在线硬度检测，用于热处理后的气瓶瓶体进行洛氏硬度测试。


GB/T 230 、 ISO 6508 、 ASTM E18 最新 标准 ；


GB/T 5099 .1 -2017 钢质无缝 气瓶  第1部分 ：淬火后回火处理的抗拉强度小于 1100MPa的 钢瓶 ；


GBT11640-2021 铝合金 无缝气瓶 ；





ISO9809-1 Gas cylinders-Refillable seamless steel gas cylinders–Design,construction and testing ；


TSG 07-2019 《特种设备生产和充装单位许可规则》；
TSG 23-2021 《气瓶安全技术监察规程》；
企标Q / ****-20** 《车用 氢气瓶内胆碳纤维全缠绕气瓶 》；
材料 ： 6061铝合金 。经固溶+人工时效热处理 。



3、产品结构：

本系统设计将以客户需求为基础，采用模块化的设计思路，遵循可靠性、安全性、人性化、经济性的设计准则，为客户量身打造高可靠性的在线全自动铝瓶硬度检测系统。


产品结构分为：（1）主机框架部分、（2）硬度测量部分、（3）固定横梁压紧部分、（4）伺服升降部分、 （ 5 ） 铝瓶联组辅助系统（6） 双 下位机控制器部分、（7） 全自动软件及PLC通讯 接口 部分 。



4、产品功能：

(1)测量范围宽。 可测30种洛氏硬度标尺。可搭载 扩展测深法布氏 模块 、 全自动 布氏 测量 模块、仪器化压痕 法 测 定拉伸性能 、 断裂 性能 、断后伸长率模块 。


(2)联网实现一键式操作。应用 软件 基于 业内 成熟可靠的 通用 控制器 平台 开发 ，通过 网口与 下位机 控制器 、PLC 实现 了数据 的 稳定 可靠 传输 与处理。 按 试验方案 自动完成整个试验过程，试验结束后自动返回试验初始位置。


(3)分权限管理。不同级别的操作者有不同的操作权限，可操作的菜单等内容也有所不同。普通操作者操作简单、方便、快捷；管理人员的操作增加了专业操作内容，有效的保护了系统。


(4) 实时测量并显示试验力、位移、压痕深度（变形）信号、 横梁压 紧 力 ；实现了Windows操作系统下的实时采集与控制；并实现了精确定时，高速采样功能。


(5) 具备5种曲线切换功能。如：“试验力-时间曲线” 、“试验力-压痕深度曲线” 、“试验力-位移曲线” 、“压痕深度-时间曲线” 、“位移-时间曲线”，各曲线类型之间可随时切换。



5.产品 特点：

（1） 本产品 的创新 点之一：工件压紧 采用固定 横梁与测力传感器融合 设计 ， 压紧 力 可根据材料自定义 量程 范围 。


（2）本产品 的创新 点之二： 采用30KN/mm高 刚性 电子 万能试验机 门式框架与硬度测量模块组合 方式 。设计可靠 、制造快速 、 维护便捷、 性价比 卓越。 是一 款 具有 工业 互联网思维 落地的产品 。


（3） 本产品 的创新 点之三： 采用 成熟 可 靠的高精度硬度测量模块 。 测深采用特殊 浮动 结构（分辨 率 达0.2微米；150mm/min高速 逼近， 浮动 装置 感应压痕深度 再 低速 加载 ，解决了 业内 测量效率低 和 测值 重复性差 的 问题 ）。测 力 采用特殊 随动 闭环加载 系统 （力 值精度达 0.3 %~0.5% ）。

实现力 值与深度在 压头主轴上的绝对测量，而不是通过杠杆放大间接测量 。


（3） 本产品 的创新 点之四：采用 成熟 可靠的 双 下位机控制器 。
控制器以主流的 32 位 ARM context内核芯片为核心处理器，运算处理能力强,运行速度快，性能稳定 。 采用低噪声，低温漂信号调理电路，配合24位Σ-Δ积分型模数转换器，信号采集分辨率高，速度快且稳定性强，最高可达18位无噪声分辨能力，最高采集频率50Hz，使用灵敏度大于2mV/V传感器在量程的0.4%到100%范围内可满足0.5级要求， 也使得 过载保护响应快。


（4）本产品 的创新 点之五 ： 针对业内 标杆客户的实际需求 ， 量身打造 的WinHard ness -F low 全数字 化测 控 软件。 实现了试样信息 的 预 编辑 、 试验 方法的建立、 联网 全自动 试验 、全流程 状态 日志记录、 试验数据的自动评估与 自动 上传。


（5） 本产品 的创新 点之六 ： 系统安全依托12路外部传感器、I/O接口等 感知监控。 并 结合多种超量程、超限软件保护。实时性好，反应速度快。具有系统自检、位置监控、故障报警等特点。




6.技术 参数


主机框架结构： 门式


主机刚度：kN/mm 300





硬度标尺： 洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V

表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y
初试验力 29.42N/3kgf 、 98.07N/10kgf
总试验力 147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf
加力系统： 全自动闭环控制力传感器加载技术，交流伺服机构+精密驱动+高精度力值传感器
显示分辨率： 0.01HR
转换标尺： 可转换HB、HV、 Rm等
显示方式及内： 微机显示试验信息、试验曲线、实时数据、试验进程、试验结果等
补偿功能： 球形及柱状面
控制方式： 微机控制，全自动循环试验
压头升降： 按键及微机双向操作
数据输入及输出： 微机键盘和触摸屏输入，外接打印机或USB等方式输出
保持时间： 0～99S，可任意设定
精度： 符合ISO 6508、 ASTM E18、GB/T230.2
试样规格： 铝内胆规格直径350～425mm，长度2000～3500mm，壁厚6～10mm。目前在做产品直径388mm，长3200mm，璧厚8mm。
试件允许尺寸：
最大行程( mm)： 大于500（可定制，且满足500mm外径气瓶的测试）
有效跨距（mm）： 550（可定制，满足500输送带的正常工作）
工作台高(mm)： 460（可定制，满足与800mm高输送带支辊的配合）
联组辅助系统（m）： 10～16组，长度3.5m～7m。
压头移动速度 （ mm/min）： 0.005~500，无级变速
试验方法与试验力 ：自定义，自动匹配
数据处理与存储： 无限条数
辅助功能： 上、下限设置，超差判定；数据统计，求平均值、标准差、最大、最小值，公差检验
试验速率的调整： 可分段设定试验过程速率，实现压头空载移动速率、初试验力加载时间、主试验力加载时间、初试验力保持时间、主试验力保持时间的自由设定
电源： 220/240V   AC 50/60Hz
主机尺：（W*D*H） 1000*550*2080（按最终定制尺寸为准）
重量（kg）： 800
