测量凸轮状零件粗糙度的应用-TR300

用触针法进行表面结构评定，首先就要保证在整个测量过程中，测针和导头（如果有的话）始终与被测面接触上；其次，仪器的垂直量程要足够。（简单理解，就是测针在粗糙度波峰波谷方向上所能够到的最大落差）

这类工件，要测量的是外凸弧面，一方面，由于普通的粗糙度仪，其导头和测针的结构尺寸、相对位置，必然导致在测量过程中，出现测针或导头未能与被测面接触上（走空了）的情况；另一方面，普通粗糙度仪的垂直量程到 300μm ，而这种外凸弧面，测量过程中的高低点落差很容易就超过这个范围。这两种情况，都将导致测量“超量程”、无法实现测值。——我们做过试验，也确实如此。

为此，推荐使用北京时代之峰科技有限公司的时代 TR300 粗糙度形状测量仪，采用无导头方式（只保留测针）进行测量。

    根据工艺要求，“ Ra0.2  0.002 — 0.076/Wz5 2 ” ，即，粗糙度值为 Ra=0.2μm ，在滤波频段 0.002mm 至 0.076mm 之间，测量 Wz 值（取 5 倍取样长度，不超过 2μm ，而波纹度 W 值只能通过无导头的方式测量）。这样一来，我们在仪器的测量条件设置上就得设为：“垂直量程 800μm ，取样长度 sampling length 0.25mm （相应地，滤波频段为 0.002 — 0.25 ），评定长度为 5X0.25mm ”。

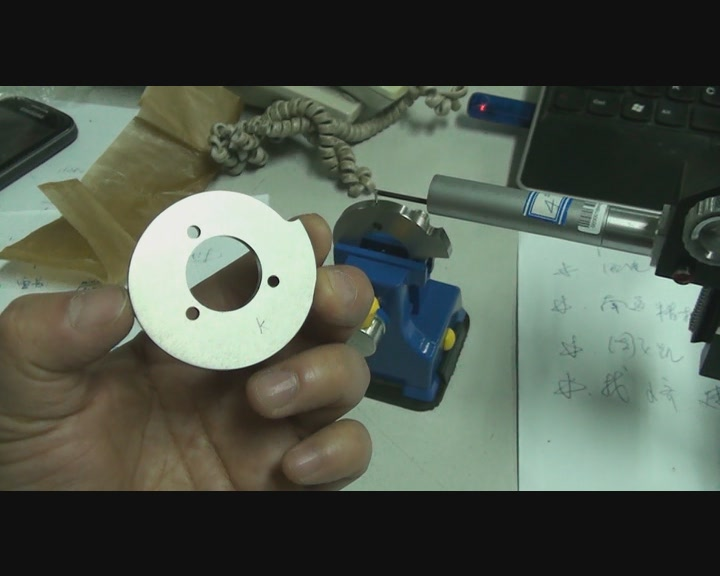

测量条件设置好之后，我们就开始摆放仪器和零件，要保证测针和被测面平稳接触。鉴于零件较小，使用小台钳夹持即可，另外，由于 TR300 的测头与主机之间是靠一个小升降架连接的，因此，仪器本身也不需要另配台架，只要把它垫高一点即可，非常方便。

摆放好之后，有一点要特别注意，如前所述，在测针的行走过程中，其高低点落差较大（因为是外凸弧面），如果测针的起始位置选择的不合适，也可能会导致“超量程”，为了定量地显示测针的起始位置，我们建议再配置 TR300 的专用软件（仪器上显示的针位，受液晶屏的限制，一是显示范围不够，二是没有定位数值的显示），先通过软件上的测针零位显示，调好测针的起始位置。

调好位置之后，按键测量，一次测量即可同时获得 Ra 值和 Wz 值。本次测量，有如下结果：一个工件， Ra=0.146μm ， Wz=0 ；另一个工件， Ra=0.196μm ， Wz=0 。

需要说明的是，受测量环境的限制（我们只是在办公桌上简单进行一些调试），测量并不严格。只是以此说明，您的测量要求， TR300 是可以胜任的。
