1 新品简介

TIME2520 涂层测厚仪是一款基于新平台打造的智能涂层测厚仪，其通过蓝牙与手机连接，可通过时代智检测 APP ，实现强大的功能。 TIME2520 数据显示依托手机 APP 强大功能，使测量数据得以更清晰显示，各种设置在一个界面上一目了然，测量后还可实现强大的后期数据处理。


智能传感器使用全新的平台及信号处理电路打造，使其在有限空间中实现了信号处理，信号数字化，工作状态提示，数据传输等功能。同时传感器端信号的数字化技术的运用，使其与传统模拟信号传输在抗干扰方面有明显提升，测值更精准、稳定。


目前智能测头可实现铁、非铁自动识别测量，其中铁测量范围 0-1500 μ m ，非铁测量范围为 0-700 μ m ，可满足绝大多数场景的使用。


2 工作原理


1）  磁性原理
适用于磁性金属基体上的非磁性涂层的测量；利用磁性测头与磁性金属基体构成的闭合磁路，非磁性覆盖层的存在会导致磁路磁阻变化，通过测量磁阻的变化来计算覆盖层的厚度。


2）  涡电流原理
适用于非磁性金属基体上的非导电涂层的测量；当测头线圈中的高频交流电产生电磁场时，金属基体上会产生电涡流，通过测量电涡流的反馈作用来导出覆盖层的厚度。


3 产品特点

l  智能传感器尺寸小巧，方便携带   ，φ 21.5mm （接收器） / φ 16mm （测头） *130mm ；
l  带有防摔挂绳；
l  传感器的前端定位端子带有 V 型槽，可实现小直径零件测量，并可自由拆卸实现小空间（不装）及大直径零件（更换大体积的定位端子）测量；
l  智能传感器部分通过唯一按键开机，通过不同的灯光显示，提示仪器状态；
l  具有零点校准、多点校准（最多 5 点）的自由校准方式；
l  分辨率为 0.1 微米（或 0.001 密尔）；
l  测量精确度±（ 1%H+1 ）；
l  工厂已校准，拆包即用；
l  用户可开启高达 70+/ 分钟次的快速测量模式，及更快速的连续测量模式；
l  可通过 TYPE-C 接口充电；
l  APP 端具有报警功能，可自由设置报警的上、下限；
l  APP 端具有最大、最小、平均、方差等统计值的显示功能；
l  APP 端可实现大量数据存储（取决于手机的内存）；


4 智能传感器技术参数


4.1 技术参数表

测头类型		F	N
工作原理		磁 感 应	涡   流
测量范围 ( m m)		0 ～ 1500	0 ～ 700
低限分辨力 ( m m)		0.1	0.1
示值误差		± (1%H+1)	±( 1 %H+1)
测 试 条 件	最小曲率半径 (mm)	凸  1.5	凸 1.5
	最小面积的直径 ( mm )	F 7	F 7
	基体临界厚度 (mm)	0.5	0.3

  注： H—— 标称值

4.2 使用环境：
温度： 0 ℃ ～ 40 ℃
湿度： 20%RH ～ 90%RH
无强磁场环境

4.3 电源： 可充电磷酸铁锂电池（ 8 小时左右连续工作）


4.4 外形尺寸： φ 21.5 mm  X 130mm


4.5 重量： 60g( 智能传感器 )


4.6 适用标准及规范：

GB/T 4956-2003 磁性基体上非磁性覆盖层   覆盖层厚度测量   磁性法
GB/T 4957-2003 非磁性基体金属上非导电覆盖层   覆盖层厚度测量   涡流法
JB/T 8393-1996 磁性和涡流式覆层厚度测量仪
JJG 818-2005 磁性、电涡流式覆层厚度测量仪

5.1 基本配置
» 智能传感器 1 支
» 智能手机     1 台
» 校准基体 2 片（铁 / 非铁各一片）
» 校准片 5 片
» 说明书 1 份

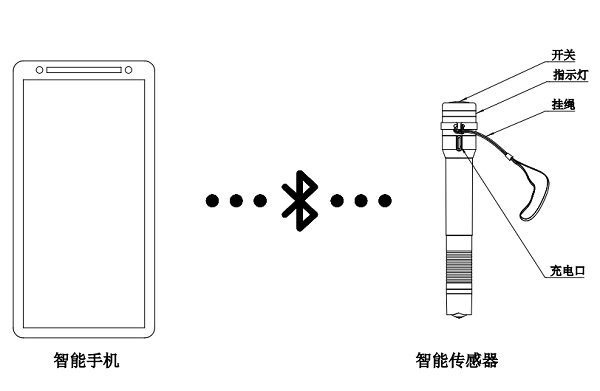

5.2 仪器各部分及名称
