产品名称：时代TIME3226智能粗糙度仪
售前咨询：400-860-1787
产品优势：
• 全国博士后流动站
• 国内先进的仪器制造企业

1 新品简介

TIME3226表面粗糙度仪是一种智能化的触针式表面粗糙测量设备，与智能手机 APP 结合使用，适用于生产车间、实验室、计量室等环境。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在智能手机上清晰地显示出测量参数和轮廓图形。

TIME3226 表面粗糙度仪符合下列标准：

GB/T 3505-2009 产品几何技术规范（ GPS ）表面结构 轮廓法 术语、定义及表面结构参数
GB/T 6062-2009 产品几何技术规范（ GPS ）表面结构 轮廓法 接触（触针）式仪器的标称特性
GB/T 18618-2009/ISO 12085:1996 产品几何技术规范（ GPS ）表面结构 轮廓法 图形参数。


基本原理：
产品组成： 产品由1台智能手机 +1台驱动器 +1支传感器组成，前两者通过蓝牙进行无线通信；
智能手机端凭借其自身软件、硬件、网络优势通过“时代智检测APP ”实现强大的粗糙度仪主机的功能，并能作为智能测量终端节点，接入到物联网平台 -- 时代“凌云”系统，实现强大的产品功能。

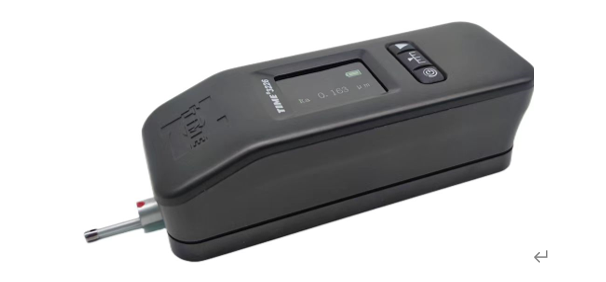

TIME3226为驱动器设计了新的外观 ：



2 工作原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由驱动器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在传感器输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大之后进入数据采集系统，再对采集的数据进行数字滤波和参数计算，将测量结果显示在手机 APP 上，也可在驱动器显示屏上显示选定的 Ra 或 Rz 值。


3 产品特点

» 产品由 1 台智能手机 +1 台驱动器 +1 支传感器组成，前两者通过蓝牙进行无线通信；
» 产品可连接到工业智能检测物联网平台——时代“凌云”系统，实现强大的产品功能；
» 驱动器测得表面粗糙度数据，可实时无线传输到智能手机端；
»智能手机端安装有“时代智检测”专用测量APP（以下简称 APP ），接收驱动器的测量值并实现粗糙度仪的各种功能；
»驱动器的软件可远程升级；
»电量指示：智能手机图标显示，驱动器图标显示；
»超限报警：可预先设置参数值上、下限，超出范围自动报警；
»文字选择：简体中文、英文可切换；
»GAUSS 、 2RC 滤波方式；
»兼容 ISO1997 、 JIS2001 、 ANSI 标准；
»手机 APP 界面，可显示全部参数及图形 ；
»存储：手机端、云端实现海量存储；
»测量结果：测量记录可添加图片、视频、定位等多类型的附加信息；
»数据处理：可实现丰富的后期数据处理，如云端存储、定制工单、数据实时共享、生成报表等；
» APP 具有语音播报功能 ；
» 自动关机：具有自动关机功能，且自动关机时长可调或者关闭该功能。


4 技术参数





1 、主要技术参数：

项目	描述
标准	ISO1997 、 JIS2001 、 ANSI
轮廓	P 、 R
测量参数	见 2
滤波	Gauss, 2RC
取样长度 l	0.08mm,0.25mm,0.8mm,2.5mm
评定长度 ln	(1-5) l
测量范围	400 μ m （± 200 μ m ）
最高分辨率	0.001 μ m
驱动行程	17.5mm
示值误差	± 10%
示值重复性	6%
电源	内置锂离子充电电池 / 外接电源适配器



2 、参数、标准、轮廓曲线的关系

标准	轮廓曲线	参数
ISO1997	R	Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc， RSm ， Rmr(c) ﹡ ， Rmr ﹡ ， R △ q ， R δ c﹡ ， Rz1max ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2， A1 ， A2
	P	Pa ， Pq ， Pz ， Pp ， Pv ， Psk ， Pku ， Pc ，PSm ， P △ q ， Pt ， Pmr ﹡ ， Pmr(c) ﹡ , P δ c﹡ ， Pz1max
JIS2001	R	Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc， RSm ， Rmr(c) ﹡ ， Rmr ﹡ ， R △ q ， R δ c﹡ ， RzJIS ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ，A1 ， A2
	P	Pa ， Pq ， Pz ， Pp ， Pv ， Psk ， Pku ， Pc ，PSm ， P △ q ， Pt ， Pmr ﹡ ， Pmr(c) ﹡ , P δ c﹡ ， PzJIS
ANSI	R	Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, RPc ﹡ , RSm, R △ a ， R △ q ， Htp ﹡ ， tp ﹡ ， Rt ， Rmax ， Rpm

      带﹡号的参数， 需要设置计算条件


5 基本配置

»     智能手机  1 台
»     驱动器  1 个
»     传感器   1 支
»     多刻线样板    1 块
»     试块定位板   1 块
»     电源适配器  1 个
»     使用说明书  1 本
»     SIM 卡    1 张


6 选购件

»     接长杆
»     TA620 测量平台
»     TIMEA202 测量平台
